Ðề tài: Mạch nạp acquy tự động

  1. #1
    Tham gia ngày
    Feb 2012
    Bài gởi
    541
    Thanks
    335
    Thanked 236 Times in 132 Posts

    Mạch nạp acquy tự động

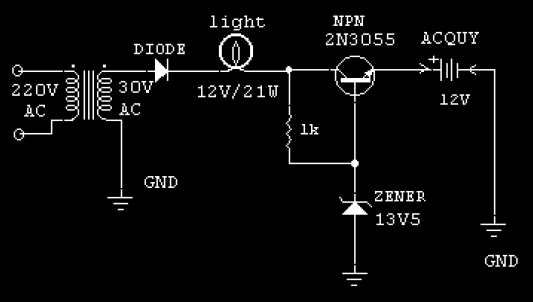

    * Sơ đồ nguyên lý:

    Mạch nạp acquy tự động

    ** Hoạt động :

    Đây là mach nạp ắcquy hết sức độc đáo , chỉ dùng vài linh kiện giản đơn nhưng nó có tính năng tự động không thua kém một bộ nạp nào khác .Khi ắc quy đầy điện thì mạch tự động cắt điện để bảo vệ ắcquy Dòng xoay chiều qua biến áp hạ thế tạo ra 30VAC qua điốt nắn nửa chu kỳ tạo ra 15V một chiều có dạng nhấp nhô (dòng nạp cho ắcquy có dạng xung sẽ làm cho ắc quy mau đầy điện khi nạp) dòng điện được sụt áp qua bóng đèn dây tóc 21W (có tác dụng như một điện trở đông thời làm đèn chỉ thị dòng nạp ) 2N3055 ,1K, Zene 13,5V tạo thành mạch nạp tự động khi ắcquy hết điện thì điện áp trên nó luôn luôn <12V (khoảng 10V) lúc đó UBE của 2N3055 = 13,5V - 10V = 3,5V transitor dẫn cấp dòng nạp cho acquy khi ắcquy đầy điện thì điện áp của nó tăng cao (khoãng 13V chẵng hạn ) lúc đó UBE của 2N3055 = 13,5 - 13 = 0,5 V điện áp này không đủ phân cực cho transitor làm việc ---> transitor ngắt cắt dòng để bảo vệ ắcquy ! bóng đèn có tác dụng hạn dòng và chỉ thị .khi bình đang nạp ->bóng đèn sáng mạnh , khi bình nạp đầy bóng đèn sẽ tắt

    *** Linh kiện: trị số linh kiện : như trong sơ đồ ! nếu bạn muốn nạp cho ắcquy 6V thì thay zene = 7.5V bạn nhớ giải nhiệt tốt cho Transitor .chúc các bạn thành công!

    View more latest threads same category:

    thay đổi nội dung bởi: baongoc; 05-02-2012 lúc 11:19 AM

  2. The Following 3 Users Say Thank You to vodanh For This Useful Post:

    camyvevn (04-16-2012), graphic (12-17-2012), vancong (12-16-2012)

  3. Circuit advertisement
    Tham gia ngày
    Always
    Bài gởi
    Many
  4. #2
    Tham gia ngày
    Dec 2012
    Bài gởi
    1
    Thanks
    1
    Thanked 0 Times in 0 Posts
    neu mach nap ac quy tu dong nay khong co tránitor thi mach se hoat dong the nao
